Mô Hình Kiến Trúc Mica — Khối Nhà, Mặt Kính, Lớp Tầng Cắt Laser Đúng File

Xưởng SDC gia công chi tiết mô hình kiến trúc mica theo file bản vẽ của đơn vị thiết kế: khối nhà, mặt kính tòa nhà, lớp tầng, mặt nước, mảng đường, chữ và logo dự án. Từng chi tiết được cắt laser đúng kích thước, mép bóng, sẵn sàng để bên lắp mô hình ráp lại.

Những chi tiết xưởng cắt cho mô hình

• Khối nhà: các mặt đứng cắt rời, dán lại thành khối, có ô cửa khoét sẵn hoặc khắc vạch
• Lớp tầng: mỗi sàn một tấm, xếp chồng theo cao độ, nhìn ra được từng tầng
• Mặt kính tòa nhà: mica trong, khói, xanh hoặc gương cắt theo mảng kính
• Mặt nước: hồ, sông, hồ bơi bằng mica xanh trong hoặc xanh đục
• Mảng đường, sân, vỉa hè: mica xám, đen, trắng sữa cắt theo đường bao
• Chữ và logo dự án: cắt rời đứng trên mô hình hoặc khắc, in lên tấm nền

Cây xanh, người tí hon, xe, địa hình đắp và hệ đèn trong mô hình không thuộc phần mica. Những phần đó do đơn vị làm mô hình đảm nhận; xưởng phối hợp bằng cách chừa lỗ cắm cây, lỗ luồn dây theo vị trí trên file anh chị gửi.

Chọn mica cho từng bộ phận

Bảng trên là cách phối hay gặp, không phải quy định. Màu mica có nhiều lựa chọn, anh chị ghi màu mong muốn cho từng lớp trong file hoặc gửi ảnh phối cảnh để xưởng gợi ý loại gần nhất.

Vì sao cắt laser hợp với mô hình kiến trúc mica

Tia laser cắt với vết rất mảnh, khoảng 0,1 – 0,2 mm, nên chi tiết ra sát với kích thước bản vẽ. Lỗ đường kính một hai milimét, song cửa sổ, lan can mảnh đều cắt được trên tấm mỏng. Góc trong vuông sắc chứ không bị bo tròn như khi dùng mũi dao phay.

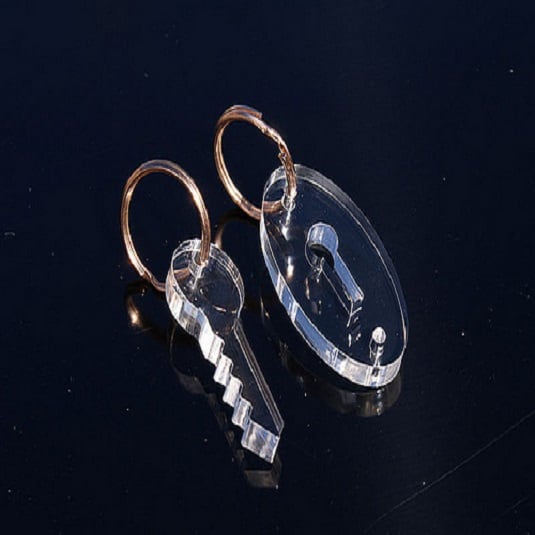

Mép mica cắt laser tự bóng trong, không cần đánh bóng thêm. Hai mép phẳng và vuông góc cho mối dán keo dung môi gần như vô hình, điều quan trọng với khối nhà làm bằng mica trong vì mọi đường ghép đều lộ ra trước mắt khách xem.

Với tấm nền dày, rãnh âm để gài khối nhà hay hốc chứa phụ kiện, xưởng chạy thêm máy CNC. Một bộ chi tiết thường đi qua cả hai máy: laser cho phần biên dạng mảnh, CNC cho phần cần chiều sâu. Chi tiết từng máy có ở trang cắt CNC mica.

Chuẩn bị file để cắt

Xưởng nhận file bản vẽ (CAD, PDF…). Tốt nhất là tách riêng lớp cắt xuyên, lớp khắc và lớp in, mỗi lớp một màu nét, kèm ghi chú độ dày và màu mica cho từng nhóm chi tiết. Ảnh chụp hay bản scan vẫn dùng được, xưởng vẽ lại đường cắt rồi gửi duyệt.

Hai lỗi file hay gặp nhất là đường bao không khép kín và hai nét trùng nhau một chỗ. Máy cắt hai lần vào cùng một đường để lại vệt cháy, vì vậy xưởng dọn những nét thừa trước khi chạy. Nét mảnh nhất không nên nhỏ hơn độ dày tấm; chỗ nào mảnh hơn, xưởng báo để chỉnh hoặc đổi độ dày.

Tỉ lệ mô hình do bên thiết kế chọn. Các tỉ lệ 1/100, 1/200, 1/500 chỉ là ví dụ hay gặp; xưởng cắt đúng theo kích thước trong file, không tự quy đổi. Quy trình nhận file chung được trình bày ở bài gia công mica theo bản vẽ.

Lớp tầng và khối nhà ghép

Kiểu lớp tầng xếp chồng cho hiệu ứng rất rõ: nhìn nghiêng thấy từng sàn, đèn chiếu từ dưới lên thì cả khối sáng theo lớp. Mỗi sàn là một tấm cắt theo mặt bằng tầng đó, khoảng cách giữa các tấm theo cao độ trong file. Bên làm mô hình có thể chọn dán liền hay chêm cột đỡ, anh chị trao đổi khi đặt.

Kiểu khối nhà ghép mặt đứng thì giống hộp mica thu nhỏ: bốn mặt và mái cắt rời, dán lại. Mặt đứng có thể khoét ô cửa xuyên, hoặc giữ nguyên tấm và khắc vạch chia ô cho nhẹ việc. Ghép mộng giữa các mặt giúp khối nhà đứng vuông mà không cần đồ gá.

Đánh số và đóng gói chi tiết

Một mô hình khu đô thị có thể lên tới hàng trăm chi tiết nhỏ giống nhau. Vì vậy nên thống nhất trước cách ghi mã từng chi tiết theo khu, theo tầng và cách chia nhóm khi đóng gói (trao đổi khi đặt), để bên lắp ráp nhận ra ngay chi tiết thuộc khối nào.

Chi tiết giữ lớp phim bảo vệ tới lúc lắp để không trầy trong lúc vận chuyển. Phần mica hoàn thiện được đóng thùng theo từng nhóm, gửi đi qua dịch vụ chuyển phát tới nơi anh chị yêu cầu. File cắt được lưu lại, cần bổ sung một chi tiết bị gãy thì cắt bù theo đúng mã.

Câu hỏi thường gặp

Xưởng có làm hoàn chỉnh cả mô hình không?

Xưởng làm phần chi tiết mica; cây, người, xe, địa hình và đèn phối hợp với đơn vị làm mô hình.

Gửi file gì để cắt chi tiết?

File bản vẽ (CAD, PDF…), tách lớp cắt, khắc, in càng rõ càng tốt.

Chi tiết nhỏ nhất cắt được là bao nhiêu?

Lỗ một hai milimét cắt được; thanh mảnh nên không nhỏ hơn độ dày tấm.

Mặt kính tòa nhà dùng mica gì?

Mica trong, khói, xanh hoặc gương, tùy phối cảnh muốn thể hiện.

Có cắt bù một chi tiết bị gãy được không?

Được, file được lưu lại nên cắt đúng chi tiết đó theo mã đã đánh.

Xưởng có tự đổi tỉ lệ mô hình không?

Không, xưởng cắt theo kích thước trong file; muốn đổi tỉ lệ thì bên thiết kế chỉnh file.

Đặt cắt chi tiết mô hình

Nhắn Zalo file bản vẽ đã tách lớp, độ dày và màu mica từng nhóm chi tiết, số bộ cần làm và ảnh phối cảnh nếu có. Xưởng soát file, báo chỗ cần chỉnh rồi gửi bản cắt để anh chị duyệt.
